Klappenventil LKB
LKB Klappenventile von Alfa Laval sind relativ einfach zu handhabende und wirtschaftliche Absperrventile für pneumatische oder manuelle Betätigung. Aufgrund ihres großen Öffnungsbereichs zeichnen sich diese Edelstahlventile von Alfa Laval durch einen niedrigen Strömungswiderstand aus. Darüber hinaus können sie in beide Richtungen durchströmt werden und sind produktschonend. Sie sind für den Einsatz in Branchen wie Lebensmittel, Getränke, Körperpflege, Biotechnologie und Pharmazeutik (UltraPure Ausführung) maßgeschneidert.
Gerne unterstützen wir Sie bei der Auswahl:

Passgenaue Konfiguration
Die Scheibenventile der LKB Reihe sind in verschiedenen Konfigurationen erhältlich:
- erhältlich für ISO-Rohre (LKB-Ausführung) oder DIN-Rohre (LKB-2 Ausführung) oder als Zwischenflanschausführung (LKB-F)
- Wahl zwischen Schweißenden, Gewindestutzen oder Clamp-Anschlüsse
- Edelstahl in 304L oder 316L
- Produktberührte Dichtungen in EPDM, HNBR, FPM, PFA oder Silikon (Q)
Funktionsweise

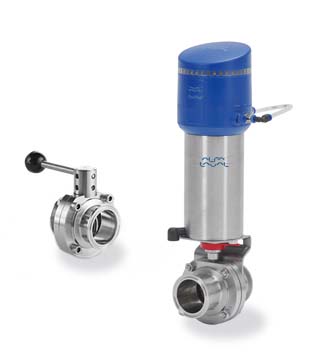

Die Alfa Laval Klappenventile lassen sich entweder mit einem pneumatischen Stellantrieb bedienen oder manuell per Handhebel.

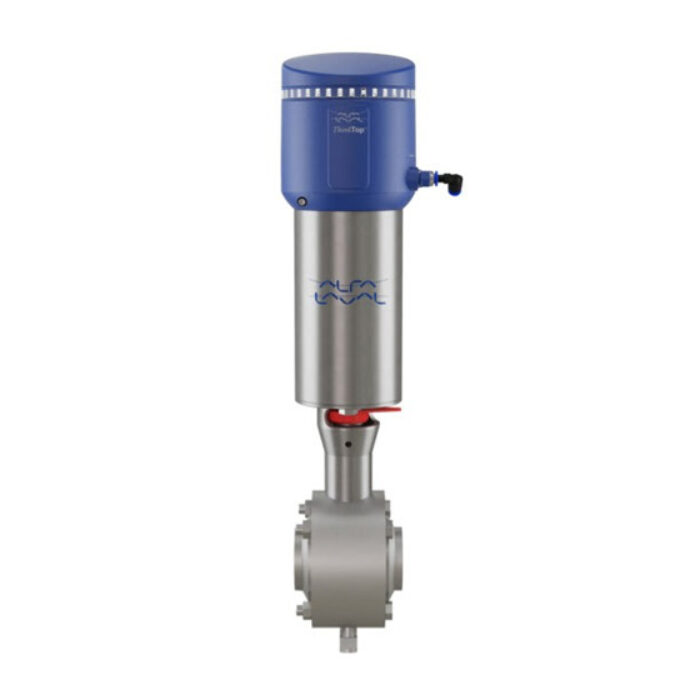

Der Stellantrieb ist in zwei Versionen verfügbar, dem LKLA und dem LKLA-T, wobei T für die Möglichkeit steht einen Steuerkopf (wie den ThinkTop V50) zu verwenden. Beide Antriebe sind in den Ausführungen federschließend (NC), federöffnend (NO) und Luft/Luft-betätigt (A/A) erhältlich.
Für den automatischen Betrieb setzt ein pneumatischer Stellantrieb die Bewegung des Axialkolbens in eine 90°-Drehung der Welle um. Das Drehmoment des Stellantriebs erhöht sich, wenn die Ventilklappe den Dichtring des Klappenventils berührt, so dass ein ordnungsgemäßes Schließen des Ventilsitzes gewährleistet ist.
Mit einem Handhebel kann das Ventil je nach Bedarf manuell geöffnet und geschlossen werden. Es gibt Handhebel mit zwei Stellung, mit vier Stellungen, 90-Grad-Position oder als verriegelbare Mehrpositionen-Ausführung. Letztere kann mit einem Vorhängeschloss gesichert werden.
Für eine Rückmeldung über einen Initiator hat Alfa Laval die entsprechende Ini-Halterungen im Portfolio, sowohl für Handhebel als auch für Antriebe.
Technische Details
- Max. Produktdruck:
- 1000 kPa (10 bar)
- Min. Produktdruck:
- Vakuum
- Temperaturbereich:
- -10 °C bis +140 °C (EPDM)
Jedoch max. 95 °C bei Bedienung - ATEX Klassifizierung:
- II 2 G D
- Oberflächengüte:
- Halbblank
- Oberflächengüte innen:
- ≤ Ra 0,8 μm
